Ładunek elementarny i ładunek elektryczny

Witam,
Dziś chce opisać ładunek elektryczny oraz ładunek elementarny.
Ciała wokół nas w normalnych warunkach są obojętne elektrycznie, to znaczy że ich pierwiastki posiadają tyle samo ładunków dodatnich co ujemnych. Nadawanie ciałom ładunku nazywa się elektryzowaniem.

Ładunek elektronu jest ujemny (-) i jest neutralizowany przez ładunek dodatni (+) czyli proton.

Jeżeli ciało ma tyle samo elektronów co protonów to mówi się o ciele obojętnym elektrycznie.

Ładunek elementarny jest to najmniejsza zdefiniowana wartość ładunku. Wartość ta jest stała i opisuje ilość ładunku elektrycznego w jednym elektronie:

Prawo Zachowania Ładunku:

Suma ładunków w ciele jest stała pod warunkiem że ciało jest odizolowane od wpływu czynników zewnętrznych

Co oznacza, że jeżeli na ciało jest odizolowane od wpływu czynników zewnętrznych, to wartość jego ładunku nie zmienia się w czasie

Ilość elektronów potrzebna do stworzenia ładunku o wartości jednego Coulomba wynosi:

Coulomb [C] jest wartością określającą ładunek elektryczny. Ładunek elektryczny oznacza się symbolem "q".

gdzie:
q- ładunek elektryczny wyrażony w Coulombach [C]

I- natężenie prądu elektrycznego wyrażone w Amperach [A]

t- czas wyrażony w sekundach [s]

Po przekształceniu wzoru możemy stwierdzić że:

więc:

Czyli wartość natężenia prądu jednego ampera to ładunek elektryczny jednego Coulomba, przepływający w czasie jednej sekundy.

Przedrostki wielokrotności i podwielokrotności

Witam,
Kolejny post będzie o wielokrotnościach i podwielokrotnościach stosowanych w elektrotechnice. Aby uprościć zapisy matematyczne wartości, wymyślono przedrostki. Do opisywania wartości elektrycznych stosuje się przedrostki z przedziału od Tera do Femto.

Powyższa tabela pokazuje mnożniki dla odpowiednich przedrostków oraz odpowiadające im symbole.

Przedrostków „decy”, „centy”, „deka” i „hekto” nie stosuje się w elektrotechnice.

1. Przykłady dla wielokrotności:

a) Dla wartości prądu w amperach [A]

1 000 000 000 000 A=1 000 000 000 kA=1 000 000 MA=1 000 GA=1 TA

b) Dla wartości napięcia w woltach [V]

999 000 000 V=999 000 kV=999 MV=0,999 GV=0,000999 TV

2. Przykłady dla podwielokrotności:

a) Dla wartości pojemności kondensatora w faradach [F]:

0,000 000 000 001 F=0,000 000 001 mF=0,000 001 uF= 0,001 nF= 1 pF

b) Dla wartości indukcyjności cewki w henrach [H]:

0,000 000 999 H=0,000 9 mH= 0,999uH = 999nH

3. Przeliczanie:

Aby przeliczać jednostki różnych wartości należy stosować wzory działań na potęgach:

Przykłady:

Oczywiście można takie wartości przeliczać „na piechotę” jednakże zajmuje to o wiele więcej czasu i jest niepraktyczne przy bardziej rozległych działaniach. Ta wiedza przyda się w późniejszym czasie na przykład podczas wyliczania rezystancji zastępczej układu rezystorów czy pojemności zastępczej układu kondensatorów.

źródła:

http://joannaroga.pl/jednostki/

http://www.matemaks.pl/potegi-i-pierwiastki-najwazniejsze-wzory.html

Podział Elektrotechniki

Witam,

W tym poście chciałbym omówić jak dzieli się nauka zwana Elektrotechniką i pokrótce zdefiniować każdy z wydzielonych elementów.

Tak więc:

Elektrotechnika- to nauka zajmująca się ogółem zjawisk z dziedziny elektromagnetyzmu.

Elektroenergetyka- to nauka zajmująca się wytwarzaniem, transformowaniem, przesyłem oraz rozdziałem energii elektrycznej. W Polsce zajmuje się główne napięciami z zakresu 400V-400kV (dawniej do 750kV)

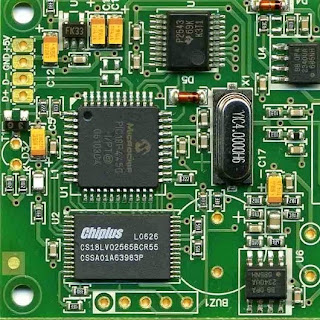

Elektronika- to nauka zajmująca się układami analogowymi oraz cyfrowymi. Układy te wykorzystują elementy aktywne (półprzewodniki) oraz bierne (rezystory, kondensatory, cewki). Elementy elektroniki najczęściej są łączone ze sobą na płytkach drukowanych (PCB) za pomocą lutów.

Energoelektronika- to nauka zajmująca się dostosowaniem parametrów zasilania do parametrów odbiornika (najczęściej silnika), za pomocą układów elektronicznych dużych mocy.

Maszyny elektryczne- to nauka o budowie i zasadzie działania maszyn elektrycznych (transformatorów, silników, prądnic)

Instalacje elektryczne- zajmuje się rozdziałem energii elektrycznej w obiektach odbiorczych. Instalacja elektryczna to fragment sieci niskiego napięcia (nn) od przyłącza budynku do elementów odbiorczych tego budynku.

Automatyka- zajmuje się sterowaniem procesami (głównie technologicznymi) z ograniczeniem lub całkowitą eliminacją roli człowieka.

Jest to podstawowy podział, który ułatwia poruszanie się w świecie „prądów i napięć” :-)

źródła:

http://www.wwalas.republika.pl/s10.html

http://www.goldenline.pl/grupy/Pozostale/elektronika-technologia/

http://www.falowniki.edu.pl/nauka,1,5,1,budowa-falownika-informacje-ogolne.html

http://plc-home.pl/forum/wspolny-neutralny-oraz-pe-dla-instalacji-elektrycznej-w-domu-t497.0.html

http://www.cantonigroup.com/pl/motors/celma_indukta/series/151/tr%C3%B3jfazowe-silniki-z-hamulcem-pr%C4%85du-zmiennego/

http://www.elserw.com.pl/cgi-bin/pelna_oferta.htmlna

Witam wszystkich elektrotechnicznych!

Na samym początku chciałbym się przedstawić! Nazywam się Przemek i jestem absolwentem Technikum Elektrycznego. Hobbistycznie zajmuję się również niezbyt skomplikowanymi układami elektroniki analogowej. Posiadam także kwalifikacje zawodowe SEP 1kV E.

Chciałbym przedstawić Wam mój blog poświęcony elektrotechnice. W blogu tym będę poruszał tematy z zakresu elektryki i elektroniki tak w teorii, jak i w zastosowaniach praktycznych. Postawiłem sobie za zadanie pomóc osobom, które zaczynają dopiero swoją przygodę z elektrotechniką, bądź też chciały by się zająć tym zawodem, a nie za bardzo wiedzą od czego zacząć.

Pamiętajmy jednak, że napięcie sieciowe to nie „bateryjki” a skutki porażenia mogą być katastroficzne w skutkach. Dlatego zalecał bym, aby osoby nie posiadające odpowiednich uprawnień, nie podejmowały się prac związanych z elektryką.

Pozdrawiam!
